SIMULATIONEN
Willkommen   Willkommen Unternehmen Unternehmen Fachbereiche   Fachbereiche Referenzen   Referenzen Downloads Downloads Anfahrt   Anfahrt Kontakt   Kontakt Impressum   Impressum WILLKOMMEN UNTERNEHMEN - HISTORIE - UNSERE ZIELE BÜROPHILOSOPHIE - MAXIME 1 - MAXIME 2 - GESCHÄFTSLEITUNG - UNSERE MITARBEITER BÜROSTRUKTUR FACHBEREICHE - ANLAGENTECHNIK - LEISTUNGEN REFERENZEN DOWNLOADS ANFAHRT KONTAKT IMPRESSUM DATENSCHUTZERKLÄRUNG ZURÜCK

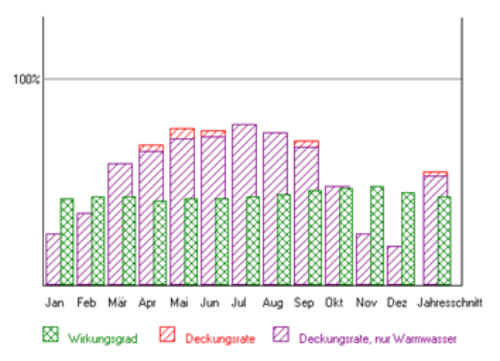

VARIANTE 1: ANLAGENSIMULATION    FLACHKOLLEKTOR 90 m²   Kollektor:   90,00 m² Flachkollektor, selektiv beschichtet Kennlinie:   c0 = 0,780   c1 = 3,900 W/(m²K)   c2 = 0,015 W/(m²K²) Neigung:   45,0° Südabweichung:  -1,0° Anlagentyp:          Brauchwarmwasser und Überschussverwertung über Heizkreis Speicher:   6000 Liter Temperatur : min. 42°C / max. 75°C Wärmebedarf 244,23 kWh/Tag   = 6000 Liter/Tag von 10°C auf 45°C Heizfunktion: bei T aussen < 16°C und  T speicher > 55°C   Monat Solar- Über- Ein- Fremd- Deckungs-   Wirk- ertrag schuss * strahlung energie rate (WW)   grad             [kWh]         [kWh]   [kWh]   [kWh]     [%]              [%]  Januar:   1886,8         0,0   4464,4   5753,4     24,7     42,3 Februar:   2517,4         0,0   5890,9   4639,7     35,2     42,7 März:     4509,9       27,5 10606,1   3199,2     58,5     42,5 April:     5072,3     267,0 12410,7   2632,1     64,7     40,9 Mai:     5864,2     399,1 14008,0   2213,8     71,2     41,9 Juni:     5540,3     156,1 13212,9   2070,3     72,4     41,9 Juli:     6012,7         0,0 14091,7   1693,2     78,2     42,7 August:   5657,3         4,2 12931,5   2021,3     73,5     43,7 September:   5221,2     214,7 11402,2   2388,9     67,4     45,8 Oktober:   3686,5         0,0   7796,5   3938,8     48,2     47,3 November:   1815,6         0,0   3801,7   5560,7     24,6     47,8 Dezember:   1436,8         0,0   3203,3   5943,7     19,5     44,9 Summe: 49221,1   1068,6 113819,7 42054,9     53,4     43,2   *: Solarwärmeüberschuss für Heizungsunterstützung (Teil des Solarertrags)   Spezifischer Kollektor-Jahresertrag:   547 kWh/m²
Simulationsberechnungen mit herstellerunabhängiger Software bei Schreier Ingenieure: 1.   Gebäudesimulation Wärme/Kälte       für Gesamtgebäude oder raumweise       Betrachtung 2.   Lastsimulation Solarnutzung zur       Anlagenoptimierung
